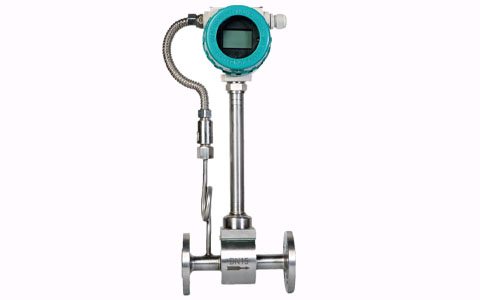

蒸汽涡街流量计安装需要注意哪些事项?

2021-05-14 10:02:56


1. 涡街流量传感器应水平或垂直安装(流体的流向应自下而上)在与公称通径相应的管道上。

2. 涡街流量在用作流量调节时,特别注意应将流量调节阀安装在传感器的后面,否则在小流量时易产生射流,造成在流量调节时流量值与阀门的开度成反比的故障现象。
3. 前后直管段要求涡街流量在安装时,其上游和期下游应配置一定长度的直管段,其长度应满安装的要求。
4. 防振安装。涡街流量不能安装在有强烈振动的管道上,以免影响测量精度,如流量必须安装在有振动的管道上时,可以采取下面的方法来减小震动带来的干扰:
(1)在涡街流量上游2D处加装固定支撑点;

(2)在满足直管段要求的前提下可加软管过渡。


5. 测量高温介质时的安装。水平管道且介质温度高于180℃,建议选择分体式流量或采用侧装,流量安装在高温管道上时,传感器必须垂直向下安装。
6. 测量蒸汽时的安装。当测量介质为饱和蒸汽或潮湿气体时,涡街流量不能安装在管线低处。在管线低处,蒸汽会凝结成液体,形成水汽两相,会导致流量不能正常工作,使测量误差增大;另外,在管线低处,开启蒸汽时,可能会形成水锤。

7. 测量液体介质时的安装。测量液体时,液体应充满管道,让液体从低处流向高处,或水平流动。涡街流量不能装在管线高处,在管线高处,可能会聚集气泡,严重影响测量准确性。当管道垂直时,液体不能从上向下,否则会造成不满管,严重影响测量准确性,并可能导致流量不能正常工作。
